Tekniska anvisningar 2026:1

Eksjö Elnät AB

1. Komplettering till AMI

1:1 Anmälan till nätägaren – föranmälan/färdiganmälan

Föranmälan
Dessa elarbeten är föranmälanspliktiga. Inget arbete får utföras innan installationsmedgivande getts:
• Tillfällig servis (tillfällig anslutning vid byggnation, tivoli, marknad).
• Ny eller ändrad servis (permanent servis eller servisändring av befintlig)
• Installation av inmatningsenhet för mobila reservkraftaggregat.
• All förändring eller utökning av produktionsanläggning.
• Säkringsändring (förändring av mätarsäkring, servissäkring och effektökning).
• Ändring av effektbegränsande utrustning
• Energilager/BESS
• Laddinfrastruktur som medför ny eller förändrad anslutning/effekt
• Bruten plombering.
• Anläggning för lokalt producerad elenergi såsom reservkraft, kraftvärme, sol, vind, vattenoch gaskraftverk eller utökning av produktionsanläggning / batterilager.
• Väsentliga förändringar av elanläggning skall föranmälas. Till exempel fast ansluten laddbox, spabad, större motordrifter, etc.

Färdiganmälan
När du utfört det arbetsmoment som Eksjö Elnät angett i installationsmedgivandet, färdiganmäler du ärendet och anger önskat datum för utförande av Eksjö Elnät.

Bruten plombering ska alltid anmälas till Eksjö Elnät som föranmälan. I samband med akut felsökning eller tillsyn av kunds elanläggning anmäls bruten plombering senast nästkommande vardag.

Eksjö Elnät använder foranmalan.nu

1:2 Märkning

Nedanstående märkning av anläggningen gäller vid nybyggnation eller där märkning saknas. Vid utökning av befintlig installation ska det tidigare tillämpade märkningssystemet användas.
Eksjö Elnät godkänner och förespråkar tidigare tillämpade märkningssystem även vid nybyggnation.

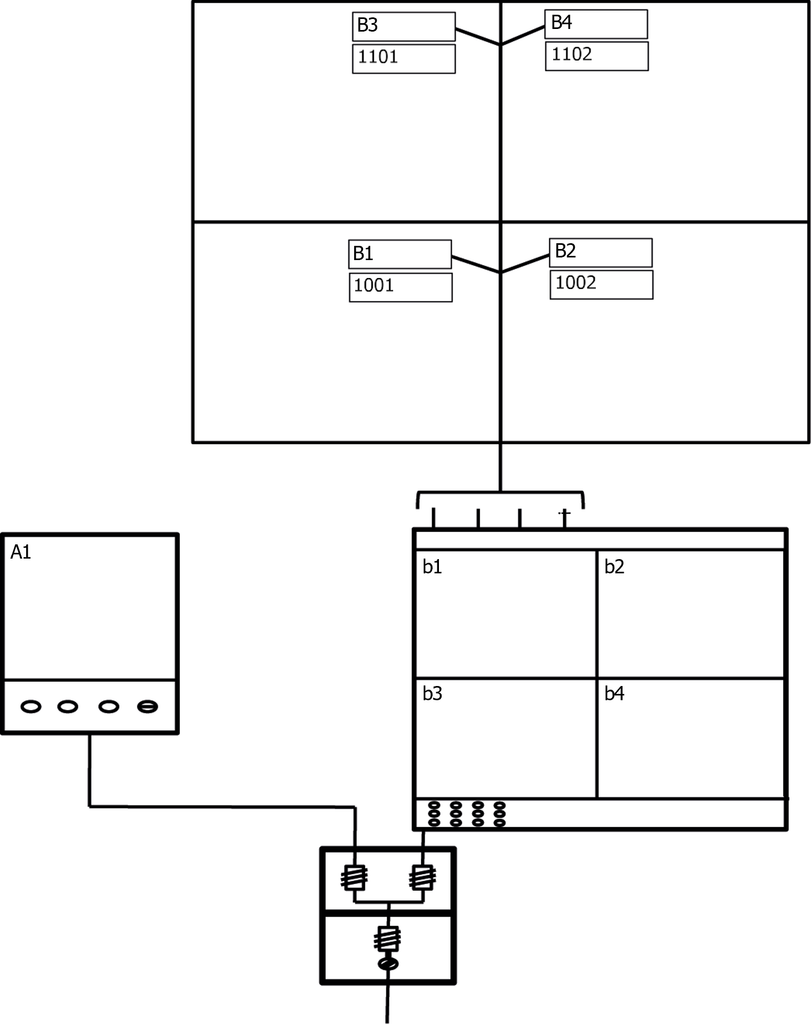

Bild 1. Märkning av en elanläggning

1:3 Överspänningsskydd i kundanläggning

I de fall Eksjö Elnät bedömer att grovskydd behövs och tillhandahåller detta, ska anläggningsinnehavaren tillhandahålla utrymme och kapsling för detta i anslutningspunkten.

2. Komplettering till SS 437 01 02

2:1 Servis

Eksjö Elnät äger och underhåller servisledningen fram till kundens anslutningspunkt som sammanfaller med ägogränsen. Servisledningen har ett kortslutningsskydd i nätstation/kabelskåp/stolpe.
Därefter börjar kundens elanläggning med servissäkring och/eller mätarsäkring, se illustration nedan.

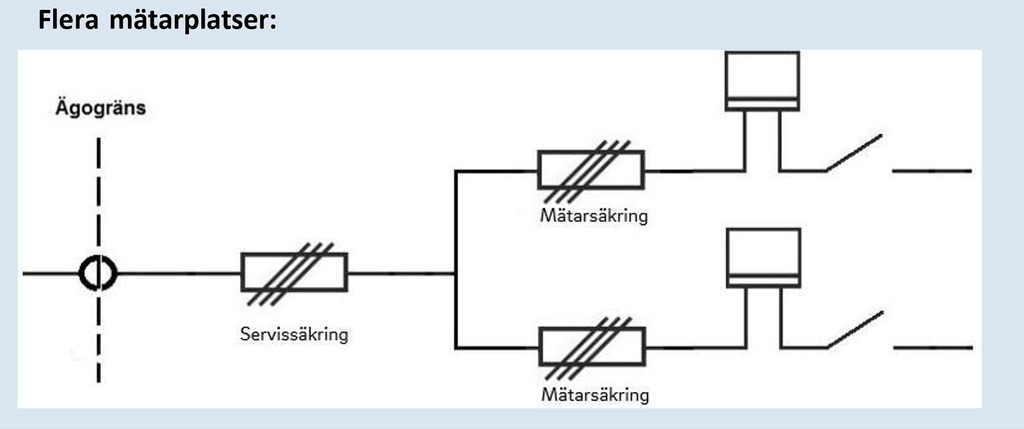

Bild 2. Skiss på anläggning med flera mätarplatser (ex. serviscentral, mätarskåp med flera mätplatser etc.).

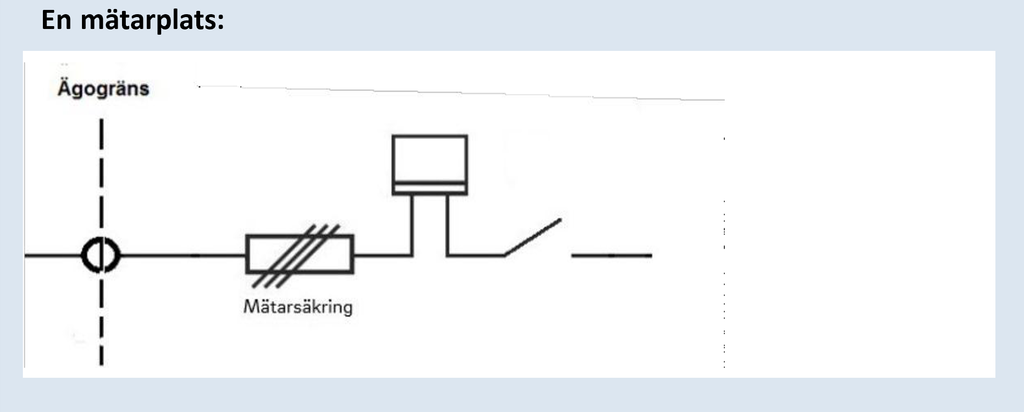

Bild 3. Skiss på anläggning med en mätarplats.

2:2 Utrymme för servisledning och serviscentral

För nyanslutning, återanslutning och ombyggnad tillämpas endast jordkabelservis.

Anslutningspunkten är vid anslutningsklämmorna i kundens serviscentral, kabelmätarskåp, fasadmätarskåp eller markmätarskåp.

Kundens anslutningspunkt ska alltid vara inom kunds tomt och ska kunna betjänas från kundens tomt.

Tänk på att placera anslutningspunkten så att den inte blir eller framledes kan bli inbyggd. Detta för att säkerställa Eksjö Elnäts tillträde till anslutningspunkt och serviskabel.

Servisledning till vilken är anslutet mer än en (1) kund- anläggning ska i samtliga fall mätarsäkring föregås av servissäkring.

Serviscentral placeras normalt invid yttervägg (mindre serviscentral kan placeras mot yttervägg, beakta dock alltid minsta böjningsradie), i bottenplan eller källare, mot matande elnät. Fasadmätarskåp, markmätarskåp, kabelmätarskåp eller serviscentral med tillhörande mätutrustning får ej placeras på eller inom anläggningsdel som tillhör Eksjö

Vem har ansvar vid kabelförläggning inom kunds fastighet

Ansvarsområde	Eksjö Elnät		Kunden genom av kunden anlitat Elinstallationsföretag
	Material	Arbete	Material	Arbete
Grävning och återfyllning inom kundens tomt				X
Rör för elkablar			X	X
Dragtråd i rör			X	X
Elkabel*	X	X
Kabelindragning		X
Kabelanslutning		X
Tätning av rörgenomföring			X	X

*Gäller endast Eksjö Elnäts kabel

I de fall tomtgräns inte finns (t.ex. lantgård) gäller förutsättningen inom trädgårdsmark respektive gårdsmark.

Övriga föreskrifter, normer och anvisningar, förutom Svensk Standard Elinstallationer för lågspänning, vid kabelförläggning i mark:
• Elsäkerhetsverkets föreskrifter och allmänna råd om hur elektriska starkströmsanläggningar ska vara utförda.
• Svensk standard Kabelförläggning i mark
• För dig som behöver el Energiföretagens anvisningar till din fastighet med max säkring 63A
• För dig som behöver el Energiföretagens anvisningar anslutning inom intervallet 80–1 500A. Kabelskyddsrör från byggnad till tomtgräns eller gräns för gårdsmark förläggs enligt föregående bestämmelser och anvisningar enligt nedan tabell:

Kabelskyddsrör

*Kabelarean är den som gäller generellt utifrån säkringsstorleken men kan avvika i enskilda fall. Kontrollera alltid ditt installationsmedgivande för att få besked om vad som gäller i ditt enskilda ärende.

Rören ska uppfylla kraven enligt standard. Skydden skall vara utförda av plast (PEH, PEL eller PVC) och vara infärgade med gul markeringsfärg.

Vid användning av färdiga rörböjar eller böjliga rör ska dessa ha böjningsradie enligt tabell Kabelskyddsrör. Vid användning av normerade svarta kabelrör typ SRE-P i mark, ska rörets ovansida i hela sin längd kompletteras med markeringsband typ E0668026, eller motsvarande.

Rören avslutas i tomtgräns mot gatumark och 1,0 meter från husliv. Draggrop ska finnas i båda ändarna av rören. Förläggningsdjup minst 0,35 meter och max 1,0 meter till rörets överkant. Införingshålet för serviskabel får aldrig vara djupare än 1,2 meter under färdig mark. Vid byggnad ska röret ligga på samma nivå som införingshålet. Rördiameter i väggen mellan mark och mätarskåp får inte understiga 50 mm.

Vid tomtgräns ska röret vara synligt eller på annat sätt markerat, 0,1 meter från tomtgräns inom tomt.

Serviskabel får inte vara förlagd i eller under byggnad, eller genom kryputrymme (torpargrund/ kulvert). Detta gäller för kabel förlagd i både öppet förfarande och i rör förlagd kabel.

För att göra kabeldragning möjlig är det viktigt att kabelrören läggs rakt.

Vid varje riktningsändring och var 30:e meter ska draggrop anordnas.

För serviskabel upp till 25 mm2 räcker det i allmänhet med en draggrop med en storlek på 1×1 meter.

För serviskablar 50–240 mm2 erfordras större draggrop på 2×2 meter.

Röret ska förses med korrosionsbeständig dragtråd. Rörändar tätas för att förhindra inträngande fyllnadsmaterial.

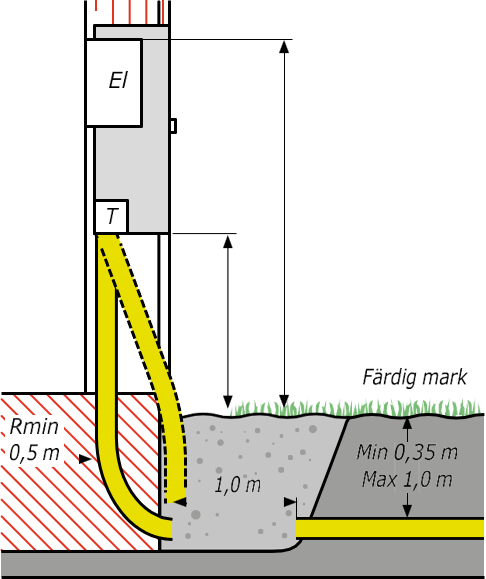

Bild 4. Anslutning av rör mot fasad

2:3 Utförande av servisledning

Eksjö Elnät ansluter alltid kundens anläggning TN-C

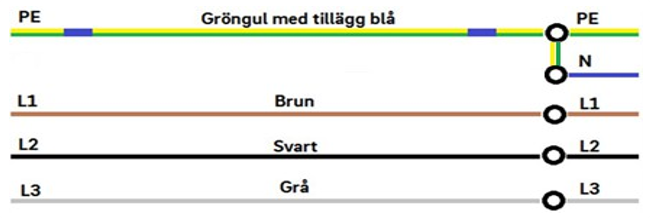

Bild 5. Serviskabel kopplad TN-C

2:4 Val av servisledning och överlastskydd för dessa

Eksjö Elnät dimensionerar och väljer servisledning (kabeltyp, antal och area) på grundval av kundens önskade anslutningsstorlek i ampere (servissäkring/mätarsäkring) och placeringen av anslutningspunkten i förhållande till elnätet. Se tabell på sida 8 för vilka kablar och antal som vi generellt använder oss av.

Större serviser bör dimensioneras så att belastningen inte varaktigt överstiger 80 procent av servissäkringens märkström.

Uppbyggnadsritning och enlinjeschema för serviscentralen skickas in med föranmälan för godkännande.

Anläggningsdel som distribuerar omätt ström får utgöras av kontaktskensystem vid vertikal montering i elschakt.

2:5 Plombering

Plombering utförs av Eksjö Elnät enligt bolagets gällande plomberingsstandard.

Elinstallationsföretag anlitat av kund har rätt att bryta plombering i samband med felsökning eller tillsyn av kundanläggning om behov föreligger.

Bruten plombering ska alltid anmälas till Eksjö Elnät som föranmälan. I samband med akut felsökning eller tillsyn av kunds elanläggning anmäls bruten plombering senast nästkommande vardag.

2:6 Tillfälliga elanslutningar

Servisledning för tillfälliga anslutningar tillhandahålls av kund och får vara max 5 m vid anslutning i kabelskåp och minimum 8 m och max 10 m vid anslutning i nätstation. Om mätarcentralen är placerad på större avstånd än 5 m från kabelskåpet eller nätstationen, ska en inmatningsenhet bestående av gängsäkring eller lastbrytare med säkring monteras vid kabelskåp/nätstation.

Kund ansvarar att erforderliga tillstånd för placering av byggmätarskåp inkl. kabel finns vid inkoppling.

Eksjö Elnät kan tillhandahålla byggmätarskåp upp till 63A. Antalet byggmätarskåp är dock begränsat.

Vid anslutning av permanent anläggning kopplas normalt tillhörande tillfällig anslutning bort om kund inte angett annat önskemål. Eksjö Elnät äger alltid rätt att koppla bort en tillfällig anläggning vid anslutning av permanent anläggning.

När kabel redan är frambyggd till tomtgräns eller vid vissa ombyggnationer, kan serviskabeln tillfälligt användas för byggkraftleverans.

En förutsättning för att serviskabel ska kunna användas är att kabel bedöms som lämplig av Eksjö Elnät att ansluta till. I dessa fall kopplas alltid tillfällig anläggning bort i samband med inkoppling av permanent anläggning.

2:7 Reservkraft

Reservkraftanläggningar indelas i fyra kategorier. På föranmälan och enlinjescheman ska anges vilken kategori som installationen avser samt att jordtagsprotokoll ska skickas in för granskning i samband med färdiganmälan.

Anslutning av reservkraft kategori 1–2, ska utföras så att utmatning av effekt på elnätet inte kan ske. För kategori 3 gäller utmatning i nätet i maximalt 1 sekund.

Reservkraft kategori 4 betraktas som en produktionsanläggning när elnätet är i drift.

Reservkraftaggregat understigande 50 kVA tillåts inte som kategori 4.

Kategorierna framgår av Energiföretagens ”Stationära reservkraftsanläggningar”.

Följande anvisningar, standarder och handböcker gäller, förutom SS 437 01 02:
• Reservkraftaggregat, Energiföretagen
• Stationära reservkraftanläggningar, anvisningar för säker drift, Energiföretagen
• Elinstallationsreglerna SS 436 40 00
• SEK Handbok 447, tekniska anvisningar för anslutning och drift av generatoraggregat.

Mobil anslutning med anslutningsdon
Normalt begränsas här anslutningsmöjligheten till max 125A vid användning av CEE-don.

Inmatningsenheten i bild 8 visar exempel på en elkopplare mot intagsstiften. Vid denna konstruktion gäller att elkopplaren ska ha frånskiljningsegenskaper enligt SS 428 06 05, SS-EN 60947-1 och SS-EN 60947-3.

Detta innebär tillförlitlig lägesindikering, kontrollerad mekanism med normerade till och frånslagskrafter. Elkopplaren ska vara märkt med symbol för frånskiljare.

Bild 6. Symbol för frånskiljare.

Batterilager
Batterilager som används för backup och/eller ödriftsfunktion måste uppfylla relevanta krav för reservkraft, inklusive säker frånskiljning från distributionsnätet.

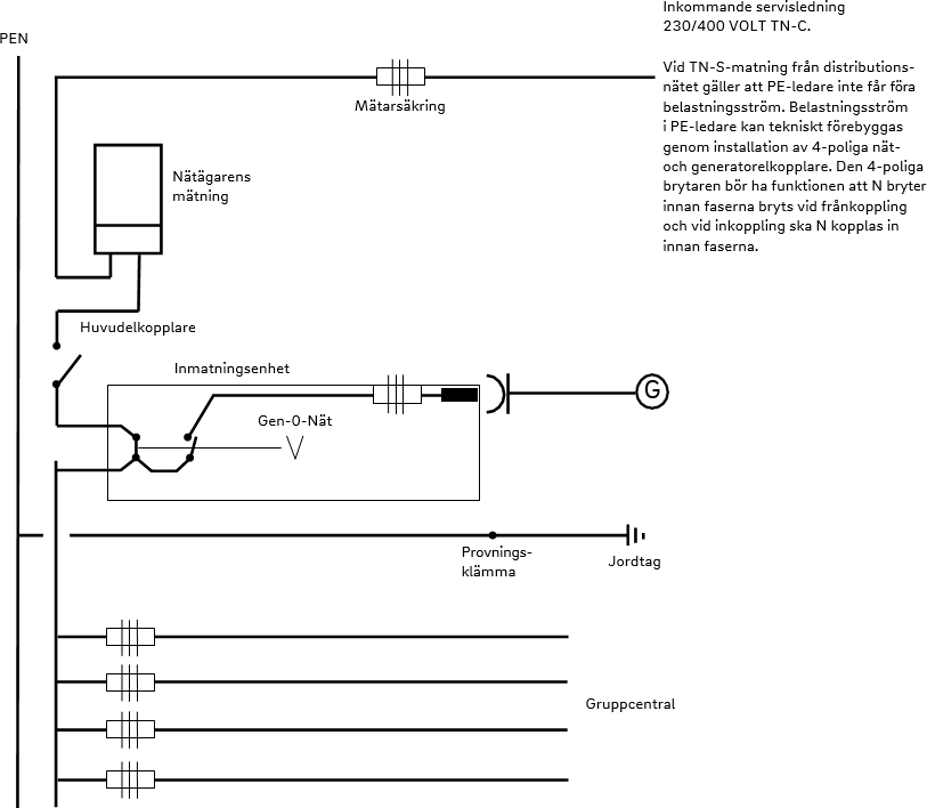

Bild 7. Mobil anslutning av reservkraftaggregat.

Stationär anslutning
Stationära anslutningar som automatstartad reservkraft hos lågspänningskunder utförs enligt den anvisning som framgår av principschemat nedan.

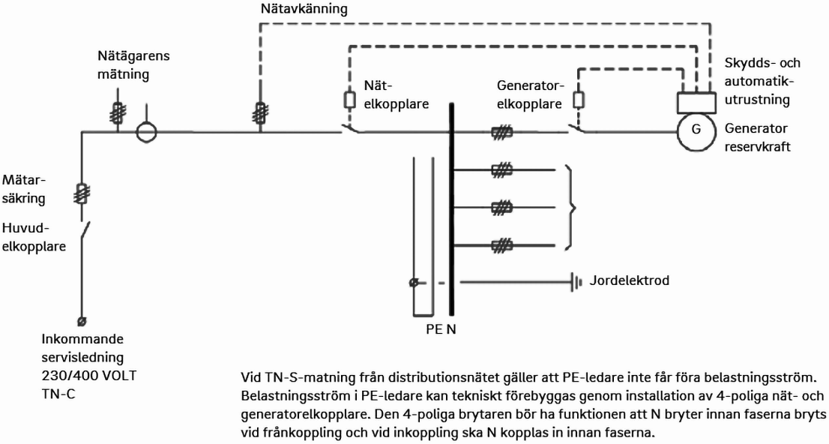

Bild 8. Automatstartande reservkraft för lågspänningskunder

3. Mätsystem

3:1 Allmänt

Följande gäller vid abonnemangsförändring (mätarsäkringsförändring):
• Nedsäkring – mätsystem med strömtransformatorer ska byggas om till direktmätning när mätarsäkring sänks till 16- 63A. Anläggningen ska alltid byggas om till att mätarsäkring består av diazed säkring (gänga II eller gänga III).
• Uppsäkring – direktmätning ska byggas om till mät- system med strömtransformatorer när mätarsäkring höjs till 80A eller högre.

3:2 Placering

I första hand ska placering av mätare ske enligt Svensk Standard. Valbara alternativ: Fasadmätarskåp, markmätarskåp eller kabelmätarskåp. Serviscentral medges när tre eller flera mätare ansluts eller om servissäkring/mätarsäkring överstiger 63A och i specifika fall i samråd med Eksjö Elnät.

Skarvning av serviskabel inomhus medges ej. Vid förändring av serviskabel till kundens anläggning ska mätaren flyttas ut.

Byte av uttjänt befintlig inomhusplacerad mätartavla, med bibehållen placering, tillåts i bostäder då åtgärden är att anse som underhåll. Ombyggnad till markmätarskåp, fasadmätarskåp eller kabelmätarskåp rekommenderas. Utgörs serviskabeln av FCJJ eller annan kabel av äldre typ, kan denna komma att skarvas om till en N1XE-kabel i mark i samband med att mätarplacering flyttas ut tillfasadmätarskåp.

3:3 Ny eller utökad mätning med strömtransformatorer 80A och uppåt

Eksjö Elnät tillhandahåller och levererar strömtransformatorer, mätarplint och schema för inkoppling. Vid mätning med strömtransformatorer ska följande underlag bifogas föranmälan:
• Enlinjeschema och frontskiss över inkoppling
• Skenstorlek för strömtransformatormontage

Mätarplintar
Mätare får inte placeras i serviscentral utan ska alltid vara placerad på/i extern mätartavla/mätarskåp.

Elkopplare efter mätaren ska utföras med oberoende handmanöver (enligt standard). En strömtransformators strömkrets får aldrig lämnas öppen. Sekundärkretsen ska alltid hållas kortsluten.

Strömtransformatorer finns i följande omsättning och standardiserade skenstorlekar:

Omsättning strömtransformatorer

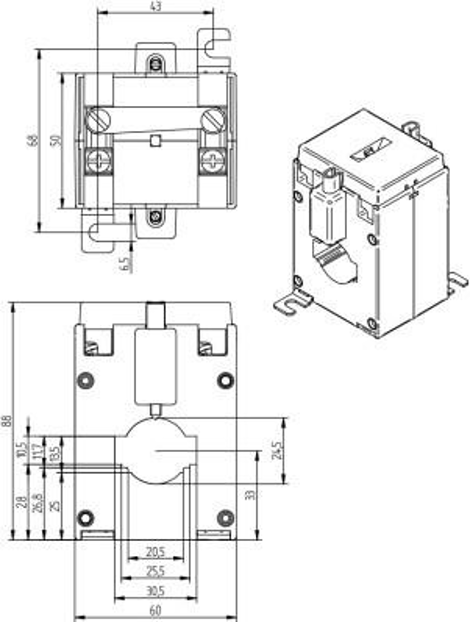

Bild 9. llustrerar mått IA60B31K

Mätspänningskretsen ska avsäkras med diazedsäkring 10A gG (gänga II). För kabelmätarskåp medges avskärning med knivsäkring 10A N000 (trippelnolla).

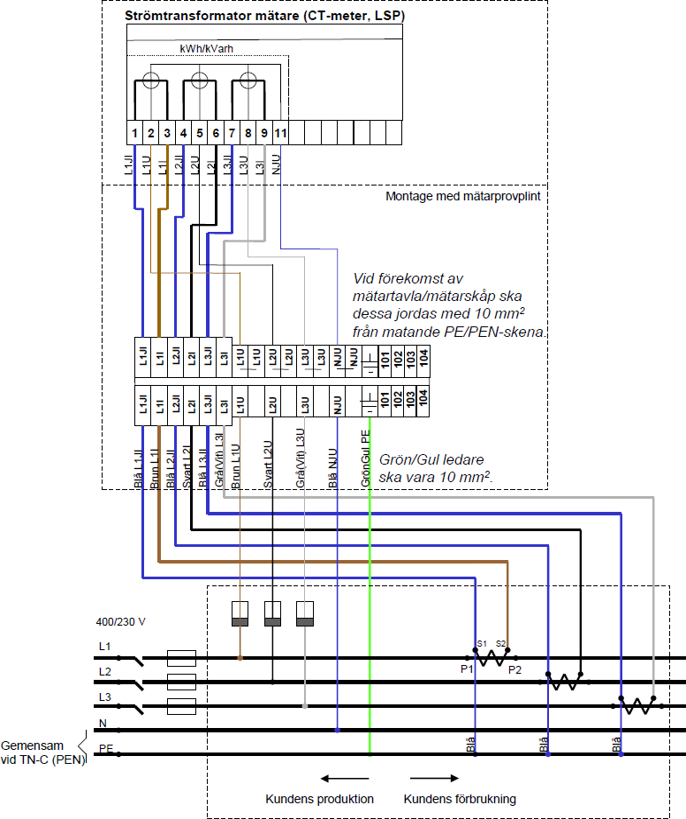

Inkoppling av strömtransformatorerna och mätarplinten
Nedan presenteras en bild över hur du ska koppla in strömtransformatorerna och mätarplinten. Du får, vid beställning, även med en inkopplingsbeskrivning.

Tänk på att jordningsskenan i plinten ska anslutas och att arean på jordledaren ska vara minst 10 mm2. För dimensionering av ledningar till mätplinten.

Inkoppling av strömtransformatorer

Bild 10. Dimensionering av ledningar till mätplint.
*MK eller RK vid trådning i rör alternativt FKLK/FQLQ för kabel ska användas.

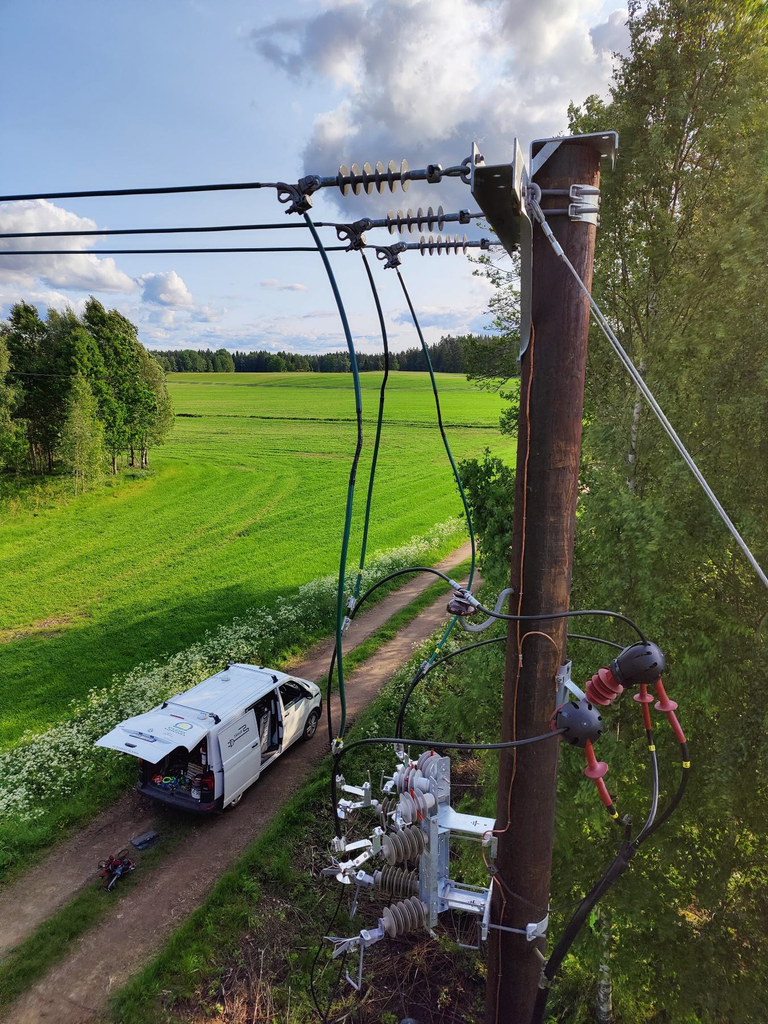

4. Högspänningsanläggningar och komplettering till IBH 24.1

4:1 Föranmälan/beställning av anslutning

Elinstallationsföretaget som ska utföra ett arbete på en ny eller befintlig högspänningsanläggning ska skicka in en föranmälan till Eksjö Elnät via foranmalan.nu. Vid inskickad föranmälan ges omedelbart en bekräftelse på att föranmälan inkommit till Eksjö Elnät.

För att kunna skicka in föranmälan på en högspänningsanläggning måste elinstallatören och elinstallationsföretaget som föranmäler ha en A auktorisation registrerad hos elsäkerhetsverket.

Ritningar och övriga handlingar ska vara granskade och godkända av Eksjö Elnät innan arbetet påbörjas.

Vi kräver in följande handlingar vid ny föranmälan:
• Situationsplan med markerad leveranspunkt
• Enlinjeschema
• Frontskiss på ställverk
• Driftrumsritning
• Reläinställningsblad
• Vid mer omfattande anläggning insändes även kretsschema.

4:2 Installationsmedgivande

Efter att kunden undertecknat beställning och elnätsavtal, utfärdar Eksjö Elnät ett installationsmedgivande till elinstallatören i form av ett elektroniskt dokument på ärendet.
Installationsarbetet får inte påbörjas innan ett installationsmedgivande har utfärdats.

I Installationsmedgivandet framgår de krav som Eksjö Elnät ställer på anläggningen, eventuella kompletterande anvisningar och övrig information.

Tidplan upprättas i samråd med Eksjö Elnät:s projektledare efter att installationsmedgivandet har utfärdats.

Ritningar ska vara kompletta, och ska tillsammans med ställverk samt driftrum vara godkända av Eksjö Elnät innan arbete påbörjas.

Mätning
Eksjö Elnät tillhandahåller strömtransformatorer, spänningstransformatorer, mätarprovningsplint/ montageplatta samt dämpmotstånd, vilka installeras av elinstallationsföretaget.

Jordtag
Jordtagsresistansen bestäms av kravet på max tillåten beröringsspänning vid jordfel. Krav på högsta tillåtna jordtagsresistans meddelas av Eksjö Elnät.
Jordtagsprotokoll med uppmätt enskilt jordtag, samt resulterande jordning ska godkännas av Eksjö Elnät innan driftbesiktning.

NUS-skydd
I högspänningsanläggningar med produktion och, eller reservkraft av kategori 4 ska NUS-skydd normalt installeras i kundens anläggning. Inställningsvärden förmedlas i installationsmedgivandet till elinstallatören. NUS-skyddet ska uppfylla SSEN 60255.

4:3 Färdiganmälan och besiktning

Komplettering till kapitel 2.3 i IBH 24
Elinstallatörsföretaget skickar in färdiganmälan när anläggningen är klar för mätaruppsättning och mät- kretsbesiktning, vilket utförs av Eksjö Elnät.
Färdiganmälan ska skickas in i god tid, minst tio arbetsdagar före önskat datum för mätaruppsättning.

Driftbesiktning enligt IBH 24 bokas in med Eksjö Elnäts projektledare i god tid. Innan driftbesiktningen måste mätaren vara uppsatt och mätkretsbesiktningen godkänd. Samtliga relations- handlingar enligt installationsmedgivandet ska vara inlämnade och godkända av Eksjö Elnät innan driftbesiktning.

Nedan är några av de relationshandlingar som ska lämnas in:
• Driftbevis från elinstallationsföretaget
• Slutgiltigt enlinjeschema med utritat överlåtet kopplingsansvar och ägogräns
• Godkänt jordtagsprotokoll på uppmätt enskilt jordtag samt resulterande jordtag för anläggningen
• Reläskyddsinställningar samt reläprovningsprotokoll för reläskydd
• Provningsprotokoll för övriga skydd som framgår av installationsmedgivandet
• Av elanläggningsansvarig utsedd eldriftansvarig vid driftsättning samt eldriftansvarig efter att anläggningen är överlämnad från elinstallatör till kund
• Överlåtet kopplingsansvar (I förekommande fall).

Vid driftbesiktning ska elinstallatören och anläggningsinnehavarens eldriftansvariga delta. Tillträde och åtkomst ska vara fastställt vid driftbesiktning.

Efter godkänd driftbesiktning överlämnas ett driftbevis från anläggningens eldriftsansvarig till Eksjö Elnäts driftpersonal.

Vid godkänd driftbesiktning behöver Eksjö Elnät minst tio arbetsdagar för att uppdatera dokumentation samt avisera om avbrott och omkoppling i nätet innan ställverket driftsätts.

4:4 Kabelväg för nätägarens kablar

Komplettering till kapitel 3.1 i IBH 24
Kanalisation och tätning för nätägarens kraftkablar, signalkablar, följelina med mera inom tomt utförs av elinstallationsföretaget.

Förläggning av kabelskyddsrör inom tomt utförs av elinstallationsföretaget. Förläggning och kanalisation planeras i samråd med Eksjö Elnät

4:5 Högspänningsställverk

Komplettering till kapitel 3.2 i IBH 24
Högspänningsställverk ska utformas enligt bild 11, för anläggningar med enbart produktion och/eller energilager kan en förenklad konstruktion enligt bild 2 i IBH 24.1 godkännas. Eventuella avsteg måste godkännas av Eksjö Elnät och ska framgå i installationsmedgivandet. Anläggningen ska skyddas av reläskydd och effektbrytare eller säkring.

För högspänningsställverk utrustat med ljusbågsdräpare eller motsvarande utrustning som medför kortslutning av ställverket, ska utrustning finnas för signalering till nätägarens driftcentral som indikerar att skyddet i kundanläggningen är aktiverat. Indikering skall omfatta två potentialfria kontakter, en för normalläge och en för utlöst ljusbågsdräpare. Utrymme i driftrum ska finnas för signalkabellåda. I de fall signalering krävs förlägger elinstallationsföretaget kablage för indikering mellan ställverk och Eksjö Elnäts signalkabellåda.

Ljusbågsvakt och/eller reläskydd får ej lösa ut inkommande fack där Eksjö Elnäts kablar är anslutna.

Kopplingsapparater ska kunna handmanövereras oberoende av hjälpspänning. I fack för Eksjö Elnäts kablar ska utrymme finnas för kortslutnings och jordslutningsindikatorer. Sektioneringsmöjlighet i samlingsskenan ska finnas för att medge frånkoppling av kundanläggningen när Eksjö Elnäts inkommande och utgående ledningar är i drift.

Inkommande fack med plats för nätbolagets inkommande kabel ska alltid placeras längst till vänster om man står vänd mot ställverket. Facken ska numreras från vänster till höger det vill säga ”H101”, ”H102” o.s.v., se exempel i bild 11 (och bild 2 i IBH 24.1).
